021- 69596868
公司首页>> 产品展示 >> 2738专区

2738-420

常规熔炼 (EF+LF+VD)

主要特性

- 材质硬度均匀

- 优良的抛光性能

- 良好的机械加工性能

- 预硬调质塑料模具钢

- 可施以氮化

- 适于表面处理(如镀铬)

主要应用

适合大型的,特别是厚度大于400mm的,要求硬度均匀、高韧性和表面抛光性能好的塑料模具,如电视机壳、复印机壳、保险杠、减震器、仪表盘等大型模具,以及垃圾桶模,压铸模架等。

化学成分%

C Si Mn P S Cr Mo V
0.35 – 0.45 0.20 – 0.40 1.30 – 1.60 ≤ 0.035 ≤ 0.005 1.80 – 2.10 0.15 – 0.25 0.90-1.20

物理性质

热膨胀系数 20-100 °C 20-200 °C 20-300 °C 20-400 °C 20-500 °C 20-600 °C 20-700 °C
[10-6 m/(m x K)] 11.1 12.9 13.4 13.8 14.2 14.6 14.9
热传导性 20 °C 350 °C 700 °C
[W/(m x K)] 35.7 33.2 31.9

超声检验

ASTM A388 - FBH max. 3mm (1/8 inch) 或者

SEP 1921 – test group 3 – class E , e或者

按客户要求

纯净度

按照ASTM E45方法A,A硫化物≤1.5,

B氧化物、C硅酸盐和D球状氧化物各≤2

或者 DIN 50602– K4≤20

或者按客户要求

出厂状态

预硬调质

运用状态

280 – 325 HB 或者 按客户要求

钢材结构

细贝氏体组织

热处理

锻造 软性退火 淬硬 回火
1050 – 850 °C 710 – 740 °C 850 – 880 °C 560 – 680 °C #

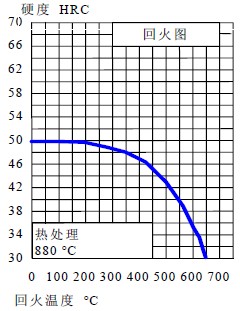

回火图

HRC试样直径为25×50mm长油淬温度为850°C

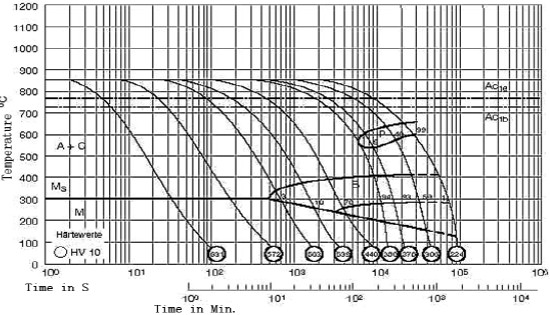

CCT图

机械性能指标

注:下列测试数据为室温条件下样品典型实验值,仅供参考。

屈服强度
Rp0.2[MPa]
抗拉强度
Rm[MPa]
延伸率
A5[%]
断面收缩率
Z[%]
冲击韧性
V缺口[J]
820 1020 19 47 12

尺寸规格

圆钢直径至1300 mm

模块厚度至1200 mm 或者按客户要求


原文来自:www.sh-jiebao.com
下一篇: 上一篇:2738-(2)

read more >>




扫一扫关注我们
