021- 69596868
公司首页>> 产品展示 >> 德国葛利兹

W.1.2367 VICTORY ESR

电渣重熔Electro-slag-remelting (ESR)

主要特性

- 具有极好的耐热性和好的高温韧性

- 高的耐热疲劳性和耐磨性

- 适合于高要求应用

- 尺寸变化小

- 可进行氮化处理

- 良好的抛光性

- 与传统炼钢相比具有更好的等向性

- 各方向极好的韧性和塑性

主要应用

- 轻合金压力铸造模具

- 钢材锻造成形中的模仁和嵌件

- 挤压模具

- 重合金模具支承及内导套

- 重轻合金压力成形模具

模具:

- 压铸模 (模仁, 嵌件, 上模, 喷嘴, 氮化顶针,套筒)

- 挤压模具(模仁,支承板,衬套,挤压垫)

- 热压模具 (铝,镁,铜合金)

- 塑料模具 (注塑模具)

- 部件,如重型冷剪切,落料热剪,紧缩环,耐磨件等

化学成分%

C Si Mn P S Cr Mo V
0.35–0.40 0.30–0.50 0.30-0.50 ≤ 0.015 ≤ 0.001 4.8–5.2 2.7–3.2 0.4–0.6

物理性质

热膨胀系数 20-100 °C 20-200 °C 20-300 °C 20-400 °C 20-500 °C 20-600 °C 20-700 °C
[10-6 m/(m x K)] 11.9 12.5 12.6 12.8 13.1 13.3 13.5
热传导性 20 °C 350 °C 700 °C
[W/(m x K)] 29.6 34.0 35.4

超声检验

ASTM A388 - FBH max. 3 mm (1/8 inch) 或者

SEP 1921 – test group 3 – class E , e 或者

按客户要求

纯净度

按照ASTM E45方法A,A硫化物≤ 0.5,

B氧化物、C硅酸盐和D球状氧化物各≤ 1

或者 DIN 50602– K1 ≤ 10

或者按客户要求

出厂状态

软化退火,良好的微观结构,硬度最大至229 HB

运用状态

35- 55 HRC (~1100 - 1980 N/mm

冲击韧性

无缺口试样 10x7x55 [mm]

VDG M82 Ed.02/1993 或者 SEP 1614

400 J/cm

或者 按客户要求

显微组织

细均匀退火结构

参考下一页

热处理

锻造 软性退火 淬硬 回火
1050 – 850 °C 820 – 840 °C 1010 – 1060 °C 500 – 700 °C

回火图

HRC试样直径为25×50mm长油淬温度为1050°C

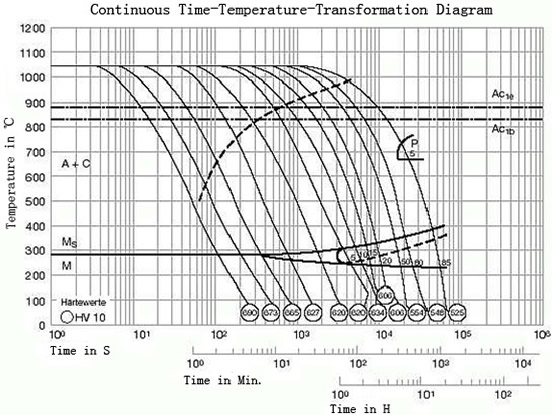

CCT图

尺寸规格

圆钢直径至600 mm

模块厚度至400 mm 或者按客户要求


原文来自:www.sh-jiebao.com
下一篇:W.1.2379 上一篇:EX2 VICTORY ESR

read more >>




扫一扫关注我们
