021- 69596868
公司首页>> 产品展示 >> 德国葛利兹

EX2 VICTORY ESR

电渣重熔Electro-slag-remelting (ESR)

主要特性

-材质均匀、优越的切削加工性和抛光性

-高韧性及高塑性

-高低温下的高耐磨性

-出色的整体硬化性

-良好的高温强度及耐热疲劳性

-热处理时极低的变形性

-与传统钢材相比具有更好的等向性

- 相比1.2344 VICTORY ESR韧性更好

主要应用

模具:

-压铸模 (模仁,固定件,型芯, 喷嘴,氮化顶针,氮化套筒)

-挤压模(模仁,支撑件,衬套,阻流块)

- 热压模具(铝,镁,铜合金)

- 塑料模具 (注塑模具)

- 部件,如冷剪边、飞边、热剪、预紧环、耐磨部件。

化学成分%

C Si Mn P S Cr Mo V
0.35 – 0.40 ≤ 0.50 0.30-0.50 ≤ 0.020 ≤ 0.002 4.8 – 5.5 1.6 – 1.8 0.4 – 0.6

物理性质

热膨胀系数 20-100 °C 20-200 °C 20-300 °C 20-400 °C 20-500 °C 20-600 °C 20-700 °C
[10-6 m/(m x K)] 11.9 12.4 12.6 12.7 13.0 13.1 13.4
热传导性 20 °C 350 °C 700 °C
[W/(m x K)] 29.6 31.0 33.0

超声检验

ASTM A388 - FBH max. 3 mm (1/8 inch) 或者

SEP 1921 – test group 3 – class E , e 或者

按客户要求

纯净度

按照ASTM E45方法A,A硫化物≤ 0.5,

B氧化物、C硅酸盐和D球状氧化物各≤ 1

或者 DIN 50602– K1 ≤ 10

或者按客户要求

出厂状态

经EFS退火,细均匀退火组织,硬度最大至220HB,

见第三页。

运用状态

30 - 55 HRC

冲击韧性

无缺口试样,试样尺寸为10x7x55 [mm],调质到 44-46HRC

VDG M82 Ed.02/1993

400 J/cm² 或者

试样调质到 44-46HRC: Charpy V min. 20J

或者按照或者按客户要求

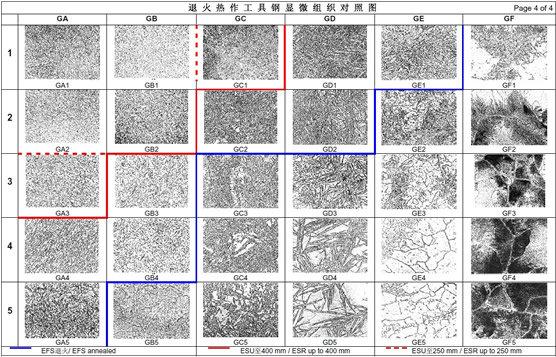

显微组织

细均匀退火组织(参考下一页)

热处理

锻造 软性退火 淬硬 回火
1050 – 850 °C 820 – 850 °C 1010 – 1040 °C 530 – 680 °C

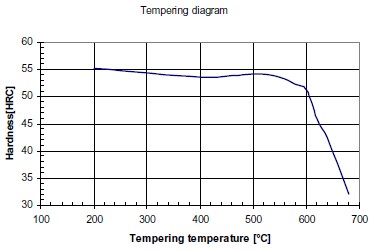

回火图

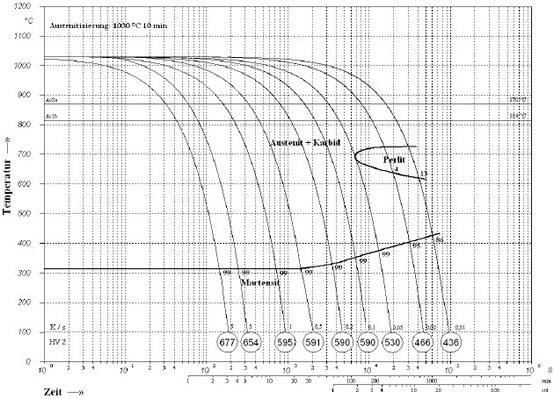

CCT图

尺寸规格

圆钢直径至600 mm

模块厚度至400 mm 或者按客户要求


原文来自:www.sh-jiebao.com
下一篇:W.1.2367 VICTORY ESR 上一篇:EX1 VICTORY ESR

read more >>




扫一扫关注我们
