021- 69596868
公司首页>> 产品展示 >> 德国葛利兹

EX1 VICTORY ESR

电渣重熔Electro-slag-remelting (ESR)

主要特性

- 优良的机械加工性能及抛光性能

- 高韧性及可塑性,等向性能佳

- 高的抗热龟裂性

- 良好的高低温耐磨性

- 优良的淬透性

- 良好的抗高温强度及抗热疲劳性

- 淬火时变形小

- 比传统炼钢有更好的等向性

- 可进行氮化处理

主要应用

- 轻合金生产之压力铸造模具

- 钢材锻造成形中的模具和模具嵌件

- 挤出模具

- 重合金的模具支承和导套

- 用于轻重合金之成形压力模具

- 塑料模具(注塑模具)

化学成分%

C Si Mn P S Cr Mo V
0.34 – 0.38 ≤ 0.50 ≤ 0.50 ≤ 0.015 ≤ 0.001 4.8 – 5.2 1.8 – 2.2 0.4 – 0.6

物理性质

热膨胀系数 20-100 °C 20-200 °C 20-300 °C 20-400 °C 20-500 °C 20-600 °C 20-700 °C
[10-6 m/(m x K)] 11.9 12.4 12.6 12.7 13.0 13.1 13.4
热传导性 20 °C 350 °C 700 °C
[W/(m x K)] 29.7 31.0 33.2

超声检验

ASTM A388 - FBH max. 3mm (1/8inch) 或者

SEP 1921 – test group 3 – class E , e 或者

按客户要求

纯净度

按照ASTM E45方法A,A硫化物≤ 0.5,

B氧化物、C硅酸盐和D球状氧化物各≤ 1

或者 DIN 50602– K1 ≤ 10

或者按客户要求

出厂状态

EFS退火

精细化退火至硬度≤ 220 HB

参照第3页

运用状态

30 - 56 HRC

冲击韧性

无缺口试样,试样尺寸为10x7x55 [mm], 调质到 44-46HRC

VDG M82 Ed.02/1993

400 J/cm² 或者:

试样调质到 44-46HRC: Charpy V min. 20J

或者按照或者按客户要求

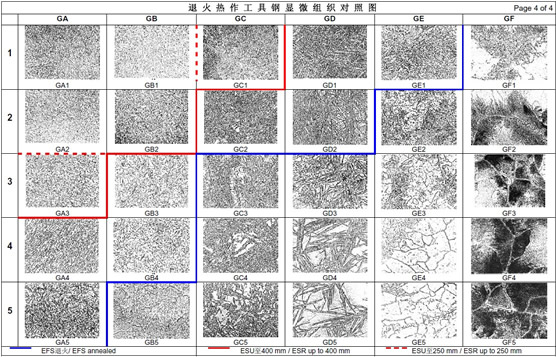

显微组织

细均匀退火组织(参考下一页)

热处理

锻造 软性退火 淬硬 回火
1050 – 850 °C 820 – 850 °C 1010 – 1040 °C 530 – 680 °C

回火图

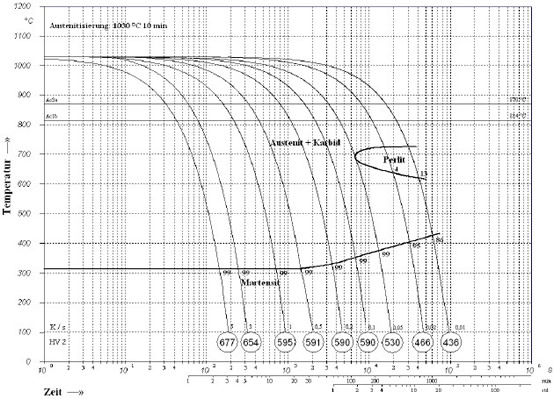

CCT图

尺寸规格

圆钢直径至600 mm

模块厚度至400 mm 或者按客户要求


原文来自:www.sh-jiebao.com
下一篇:EX2 VICTORY ESR 上一篇:W.1.2347

read more >>




扫一扫关注我们
