021- 69596868
公司首页>> 产品展示 >> 德国葛利兹

W.1.2347

常规熔炼(EF+LF+VD)

主要特性

- 机加工性能比1.2344好,无论热处理前还是热处理后

- 高低温下都具有良好的耐磨性

- 出色的淬透性

- 良好的抗高温疲劳强度

- 热处理变形量极低

主要应用

-压铸模具

-塑胶模具 (模具表面要求高抛光效果的除外)

-耐磨部件

-镶件,滑块,顶出件

化学成分%

C Si Mn P S Cr Mo V
0.3–0.42 0.9–1.2 0.3–0.5 ≤ 0.030 0.08–0.12 5.0–5.5 1.2–1.5 0.9–1.1

物理性质

热膨胀系数 20-100 °C 20-200 °C 20-300 °C 20-400 °C 20-500 °C 20-600 °C 20-700 °C
[10-6 m/(m x K)] 10.9 11.9 12.3 12.7 13.0 13.3 13.5
热传导性 20 °C 350 °C 700 °C
[W/(m x K)] 25.2 27.0 30.3

超声检验

ASTM A388 - FBH max. 6 mm (1/4inch) 或者

SEP 1921 – test group 3 – class C , c 或者

按客户要求

纯净度

ASTM E45- Method A with type B;C and D each ≤ 2 或者

DIN 50602– K4 ≤ 20 (硫化物除外) 或者

按照客户要求

出厂状态

预硬状态

运用状态

37 – 41 HRC 或按客户要求

热处理

锻造 软性退火 淬硬 回火
1050 – 850 °C 820 – 840 °C 1010 – 1050 °C 520 – 700 °C

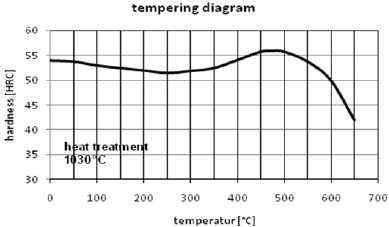

回火图

HRC 试样直径为25×50mm长

油淬温度为1030 °C

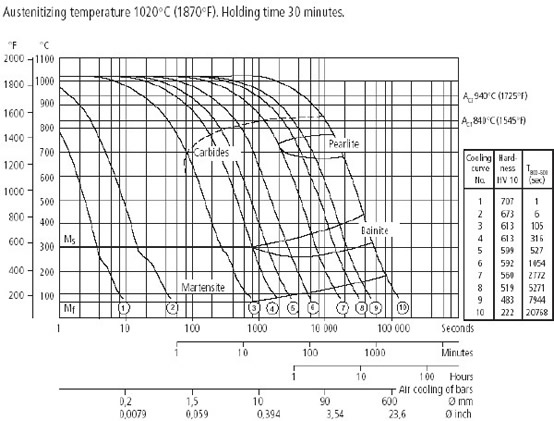

CCT图

尺寸规格

圆钢直径至600 mm

模块厚度至500 mm 或者按客户要求


原文来自:www.sh-jiebao.com
下一篇:EX1 VICTORY ESR 上一篇:W.1.2344 VICTORY ESR

read more >>




扫一扫关注我们
