021- 69596868
公司首页>> 产品展示 >> 德国葛利兹

W.1.2344 VICTORY ESR

电渣重熔Electro-slag-remelting (ESR)

主要特性

- 材质均匀,优越的切削加工性和抛光性

- 高韧性及高塑性

- 高低温下的高耐磨性

- 出色的整体硬化性

- 良好的高温强度及耐热疲劳性

- 热处理时极低的变形性

- 与传统钢材相比具有更好的等向性,各方向都有出色的韧性和塑性

主要应用

- 压铸模(模仁,固定件,上模,喷嘴,氮化顶针,氮化套筒)

- 挤压模(模仁,支承件,衬套,阻流块)

- 热压模具 (铝,镁,铜合金)

- 塑料模具 (注塑模具)

- 部件,如冷剪切,飞边,热剪,预紧环,耐磨部件

化学成分%

C Si Mn P S Cr Mo V
0.36 – 0.42 0.8 – 1.2 0.3 – 0.5 ≤ 0.015 ≤ 0.002 4.8 – 5.5 1.2 – 1.5 0.9 – 1.1

物理性质

热膨胀系数 20-100 °C 20-200 °C 20-300 °C 20-400 °C 20-500 °C 20-600 °C 20-700 °C
[10-6 m/(m x K)] 10.9 11.9 12.3 12.7 13.0 13.3 13.5
热传导性 20 °C 350 °C 700 °C
[W/(m x K)] 25.2 27.0 30.3

超声检验

ASTM A388 - FBH max. 3 mm (1/8 inch) 或者

SEP 1921 – test group 3 – class E , e 或者

按客户要求

纯净度

按照ASTM E45方法A,A硫化物≤ 0.5,

B氧化物、C硅酸盐和D球状氧化物各≤ 1

或者 DIN 50602– K1 ≤ 10

或者按客户要求

出厂状态

软性退火,硬度最大至229HB

或者调质到客户要求

运用状态

30 - 56 HRC

钢材结构

无缺口试样 10x7x55 [mm] 调质到44-46HRC

VDG M82 Ed.02/1993 400 J/cm

或者按照或者按客户要求

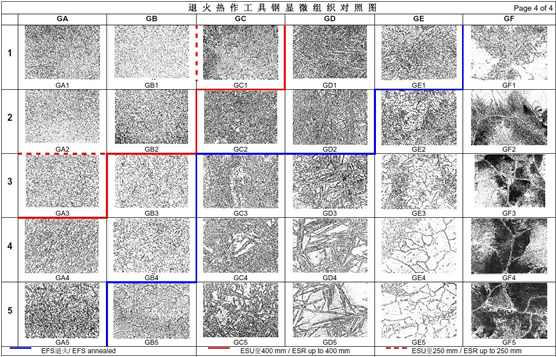

钢材组织

细均匀退火组织(参考下一页)

热处理

锻造 软性退火 淬硬 回火
1050 – 850 °C 820 – 840 °C 1010 – 1050 °C 520 – 700 °C

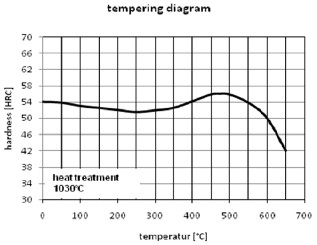

回火图

HRC 试样直径为25×50mm长

油淬温度为1030 °C

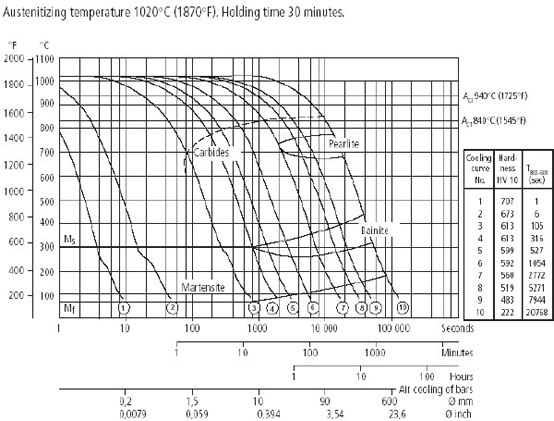

CCT图

尺寸规格

圆钢直径至600 mm

模块厚度至400 mm 或者按客户要求


原文来自:www.sh-jiebao.com
下一篇:W.1.2347 上一篇:W.1.2344
