021- 69596868
公司首页>> 产品展示 >> 德国葛利兹

W.1.2344

常规熔炼 (EF+LF+VD)

主要特性

- 优良的机械加工性能及抛光性能

- 高韧性及可塑性

- 高低温下的高耐磨性

- 出色的整体硬化性

- 良好的抗高温疲劳、耐热性佳

- 热处理时变形率极低

主要应用

- 挤压模(模仁,垫板,支承件,衬套,流块,挤压垫)

- 塑料模具(热塑性的注塑模具和表面要求高的注塑模具)

- 冷剪切,飞边,热剪,耐磨部件

化学成分%

C Si Mn P S Cr Mo V
0.36 – 0.42 0.8 – 1.2 0.3 – 0.5 ≤ 0.025 ≤ 0.005 4.8 – 5.5 1.2 – 1.5 0.9 – 1.1

物理性质

热膨胀系数 20-100 °C 20-200 °C 20-300 °C 20-400 °C 20-500 °C 20-600 °C 20-700 °C
[10-6 m/(m x K)] 10.9 11.9 12.3 12.7 13.0 13.3 13.5
热传导性 20 °C 350 °C 700 °C
[W/(m x K)] 25.2 27.0 30.3

超声检验

ASTM A388 - FBH max. 5 mm (1/5 inch) 或者

SEP 1921 – test group 3 – class D , d 或者

按客户要求

纯净度

按照ASTM E45方法A,A硫化物≤ 1.5,

B氧化物、C硅酸盐和D球状氧化物各≤ 2

或者 DIN 50602– K4 ≤ 20

或者按客户要求

出厂状态

软性退火,调质硬度最大至229HB

或者调质到客户所要求硬度

运用状态

30 - 56 HRC

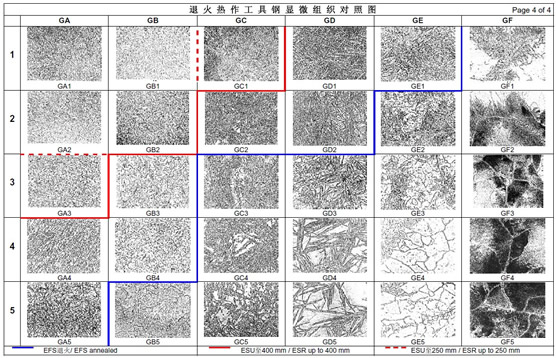

钢材结构

细退火组织

(参考下一页)

热处理

锻造 软性退火 淬硬 回火
1050 – 850 °C 820 – 840 °C 1010 – 1050 °C 520 – 700 °C

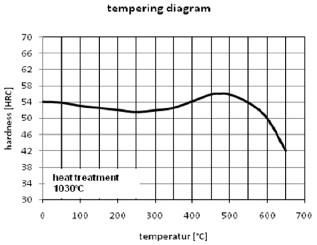

回火图

HRC试样直径为25×50mm长

油淬温度为1020 °C

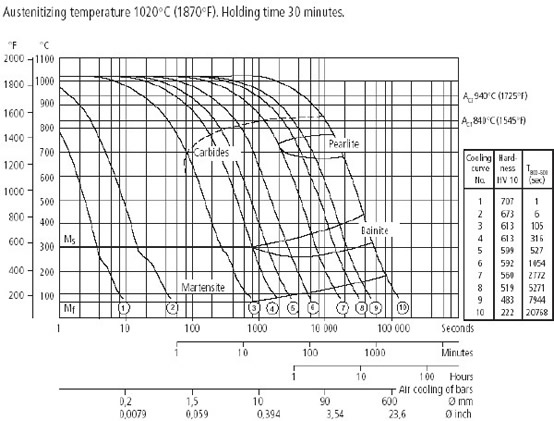

CCT图

尺寸规格

圆钢直径至600 mm

模块厚度至500 mm 或者按客户要求


原文来自:www.sh-jiebao.com
下一篇:W.1.2344 VICTORY ESR 上一篇:W.1.2343 VICTORY ESR
