021- 69596868
公司首页>> 产品展示 >> 德国葛利兹

W.1.2343 VICTORY ESR

常规熔炼 (EF+LF+VD)

主要特性

- 高抗热性热作模具钢

- 各个方向优秀的韧性和延展性

- 高抗热疲劳性及耐磨性

- 可施以氮化

- 良好的抛光性

- 良好的尺寸稳定性

- 较好的淬透性

- 比常规熔炼钢有更好的等向性

- 也可用于冷作模

主要应用

- 压铸模具(模仁,嵌块,模芯,分流锥,氮化顶针,氮化套筒  )

- 挤压模(模仁,模垫,衬套,阻流块)

- 铝铜镁的热压成形模

- 塑料模

- 冷冲裁、切边、热剪、紧缩环及耐磨部件

化学成分%

C Si Mn P S Cr Mo V
0.36 – 0.42 0.8 – 1.2 0.30 – 0.50 ≤ 0.015 ≤ 0.002 4.80 – 5.20 1.1 – 1.4 0.30 – 0.50

物理性质

热膨胀系数 20-100 °C 20-200 °C 20-300 °C 20-400 °C 20-500 °C 20-600 °C 20-700 °C
[10-6 m/(m x K)] 11,8 12.4 12.6 12.7 12.8 12.9 12.9
热传导性 20 °C 350 °C 700 °C
[W/(m x K)] 25.3 27.2 30.5

超声检验

ASTM A388 - FBH max. 3 mm (1/8 inch) 或者

SEP 1921 – test group 3 – class E /e 或者

按客户要求

纯净度

按照ASTM E45方法A,A硫化物≤ 0.5 ;

B氧化物、C硅酸盐和D球状氧化物各≤ 1

或者 DIN 50602– K1 ≤ 10

或者按客户要求

出厂状态

软性退火, 良好的微观结构,硬度最大至229 HB

或者调质到客户要求

运用状态

30 - 54 HRC (~1000 - 1850 N/mm²)

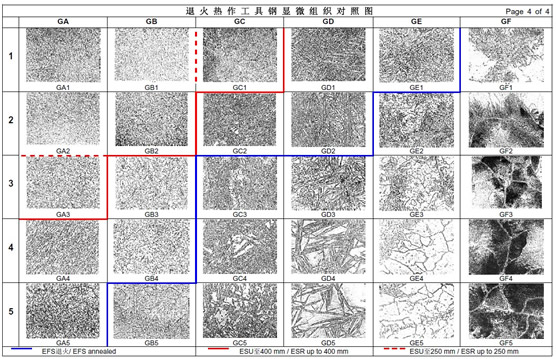

钢材结构

均匀细化的退火状态

参照下一页

冲击强度

无缺口试样 10x7x55 [mm] 调质到44-46HRC

VDG M82 Ed.02/1993 400 J/cm

或者按照或者按客户要求

热处理

锻造 软性退火 淬硬 回火
1050 – 850 °C 820 – 840 °C 990 – 1030 °C 530 – 680 °C

回火图

HRC试样直径为25×50mm长

油淬温度为1020 °C

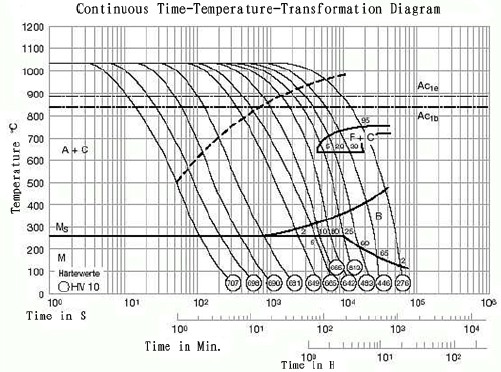

CCT图

尺寸规格

圆钢直径至600 mm

模块厚度至400 mm 或者按客户要求


原文来自:www.sh-jiebao.com
下一篇:W.1.2344 上一篇:W.1.2343
