021- 69596868
公司首页>> 产品展示 >> 德国葛利兹

W.1.2085

常规熔炼 (EF+LF+VD)

主要特性

- 耐腐蚀性好

- 改进机械加工性能的调质预硬塑料钢

主要应用

- 用于表面要求低的模架或者镶入件上

- 用于生产腐蚀性特别高的塑料产品的配件上

化学成分%

C Si Mn P S Cr Ni
0.30 – 0.35 ≤ 1.00 ≤ 1.00 ≤ 0.030 0.05 – 0.10 15.0 – 17.0 ≤ 1.00

物理性质

热膨胀系数 20-100 °C 20-200 °C 20-300 °C 20-400 °C 20-500 °C
[10-6 m/(m x K)] 11,0 11,1 11,2 11,6 12,0
热传导性 20 °C 350 °C 700 °C
[W/(m x K)] 11,2 21,0 24,7

超声检验

ASTM A388 - FBH max. 6 mm (1/4 inch) 或者

SEP 1921 – test group 3 – class C , c 或者

按客户要求

纯净度

按照ASTM E45方法A,

B氧化物,C硅酸盐和D球状氧化物各≤ 2 或者

DIN 50602– K4 ≤ 40 (only oxide) 或者

按客户要求

出厂状态

退火硬度最大至230 HB

或者调质硬度至280 - 325 HB

运用状态

280 – 325 HB

热处理

锻造 软性退火 淬硬 回火
1050 – 850 °C 850 – 880 °C 1000 – 1040 °C 560 – 700 °C #

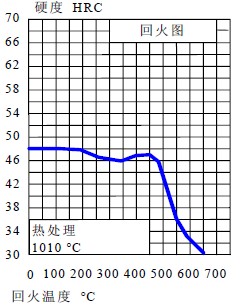

回火图

HRC 试样直径为25×50mm长

油淬温度为1010 °C

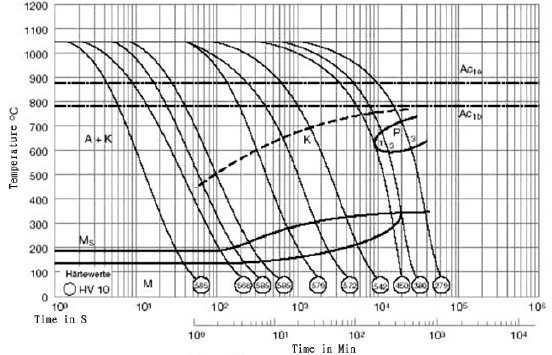

CCT图

尺寸规格

圆钢直径至700 mm

模块厚度至600 mm 或者 按客户要求


原文来自:www.sh-jiebao.com
下一篇:W.1.2343 上一篇:GEST 80 VICTORY ESR
