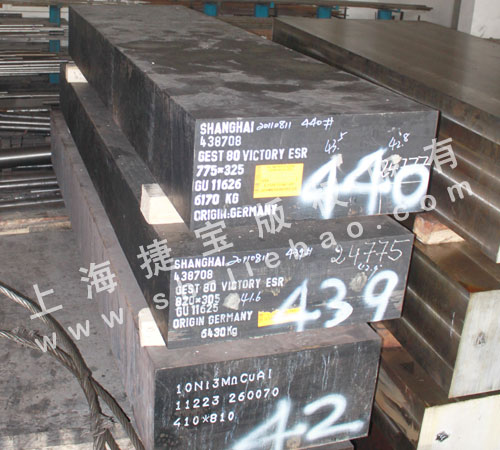

GEST 80 VICTORY ESR

GEST 80®是一种固溶时效塑料模具钢,硬度均匀可达40HRC。

此钢种材质组织均匀,纯净度高,具有极好的尺寸稳定性。

钢材特殊性质

硬度40 HRC;硬度均匀;适合焊接修补;比传统塑料模具钢(如P20)加工速度快10-20%;经深度机加工过程后也不必进行去应力处理;可施氮化处理;具有优良的抛光性能

化学成分%

C Mn Cr Mo Ni Cu Al
0.14 1.40 0.3 0.3 2.8 0.9 0.9

物理性质

热膨胀系数 20-100 °C 20-200 °C 20-300 °C
[10-6 m/(m x K)] 11.3 12.6 13.5
热传导性 100 °C 200 °C
[W/(m x K)] 41.3 42.2

超声检验

ASTM A388 - FBH max. 3 mm (1/8 inch) 或者

SEP 1921 – test group 3 – class E , e 或者

按客户要求

纯净度

按照ASTM E45方法A,A硫化物、B氧化物、C硅酸盐≤ 1.0;

D球状氧化物≤ 2或者 DIN 50602– K1 ≤ 10

或者 按客户要求

出厂状态

时效预硬最大至40 HRC

热处理

锻造 软性退火 奥氏体化 回火/时效
1100 – 850 °C 640 – 660 °C 880 – 920 °C ~550 °C
      (按需求硬度选择温度)

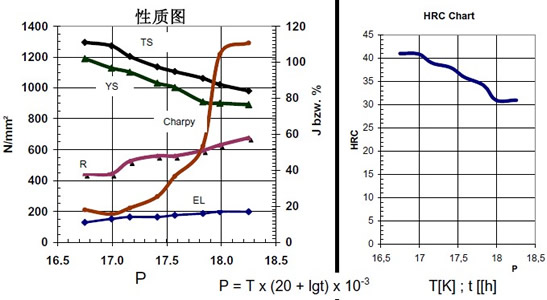

时效处理曲线

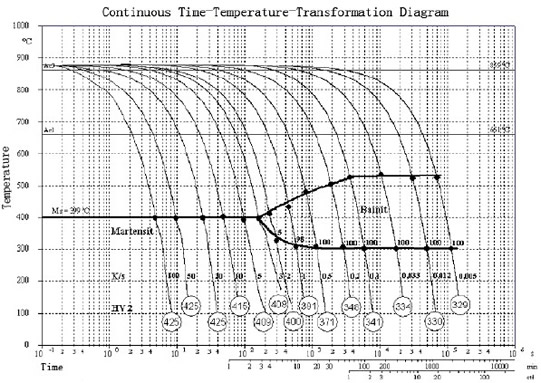

CCT图

显微组织 (放大率 400:1)

尺寸结构稳定性

因时效处理而达至的稳定材质结构,钢材、工件在温度550°C以下进行任何机械加工不会扭曲变形。经EDM所产生的白层也比普通塑料模具钢来得薄,更容易去除。

硬度/抗压强度/韧性

钢材出产的使用状态为40HRC左右。因经时效处理,钢材拥有高抗压强度、高韧性、及高耐磨性能。当同质的工件接触或磨擦时,会产生表面磨损,应格外注意。因此建议相对工件选择应有10HRC的差距。 在温度550 °C以下,成型模具的整体耐磨性仍能保持稳定。

抛光性能

由于钢材的纯净度高,材质均匀,因而抛光性能优越,可达高度镜面处理。注意:在抛光时应用压力不易太大,以免造成表面缺陷。

表面处理

GEST80含有约0.9%Al,因而非常适合氮化处理,表面硬度可达至60HRC或以上。此钢材也适于其他表面处理如镀钛、铬、镍等。

焊接性能

焊条必须与母材化学成分相同,适合于时效处理工艺。

注意:焊接、补部位必须进行同母钢材一致的时效处理,保温时间为90分钟。

建议采用镀铜的TIG或Heli-Arc焊条。欲知详细内容,请参考使用说明书。如有不明事项,请向我们寻求技术支持。

焊接说明

1.) 工件必须清理干净,除去污垢与油渍等。

2.) 任何缺陷都必须完全清除。

3.) 工件角头半径应不小于3mm。

4.) 炉里预热每小时10-50°C至320-400°C(取决于模具的执行),保温时间为每25mm厚度30分钟。

5.) 烧焊(直流电)时应该使用低安培数及小直径焊条以获得小焊球。

注意:焊接部位温度必须保持不低于320°C。

6.) 烧焊后,应立即进行热处理至460-520°C,保温时间最少为90分钟(取决于焊球的厚度及层数),以确保达到均匀硬度。

7.) 以上程序(项目4-6)必须在进行三层焊接后执行。

8.) 以上说明只限于预热及炉热处理。
