021- 69596868
公司首页>> 产品展示 >> 德国葛利兹

CPM 40 VICTORY ESR

电渣重熔Electro-slag-remelting(ESR)

主要特性

- 固溶时效模具钢

- 硬度均匀

-镜面抛光性能

- 良好的机加工性能

- 优良的尺寸稳定性

-良好的焊接性能

-可施以氮化

主要应用

-适用于塑胶模具 (注塑模)

-适用于制造平板显示屏外壳模具

化学成分%

C Si Mn Cr Ni Mo 其他元素
≤0.15 0.80 -1.30 0.30 – 0.80 3.5 - 5.0 2.80 -3.20 0.80-1.20 添加

物理性质

热膨胀系数 20-100 °C 20-200 °C 20-300 °C
[10-6 m/(m x K)] 11.2 11.6 12.2
热传导性 20 °C 100 °C 200 °C
[W/(m x K)] 28.0 28.4 29.0

超声检验

ASTM A388 - FBH max. 3 mm (1/8 inch) 或者

SEP 1921 – test group 3 – class E , e 或者

按客户要求

纯净度

按照ASTM E45方法A, A 硫化物≤0.5 ;

B氧化物、C 硅酸盐≤1.0; D球状氧化物≤1.5;

或者 DIN 50602– K1 ≤10

按客户要求

出厂状态

时效预硬

运用状态

37-42 HRC (目标38-40 HRC)

热处理

锻造 软性退火 淬硬 回火
1050 – 850 °C 760 – 800 °C 1000 – 1030 °C 250 – 570 °C #

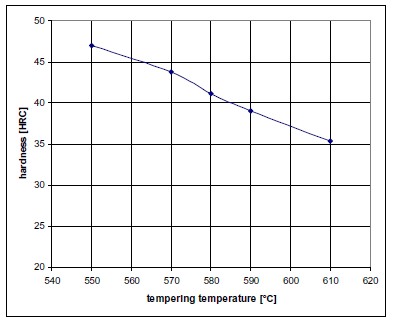

回火图

HRC 试样直径为25×50mm长

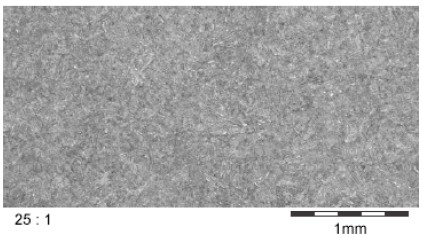

显微组织

马氏体组织

尺寸规格

模块厚度至400 mm 或者按客户要求


原文来自:www.sh-jiebao.com
下一篇:GEST 80 VICTORY ESR 上一篇:W.1.2714
