021- 69596868
公司首页>> 产品展示 >> 德国葛利兹

W.1.2714

常规熔炼 (EF+LF+VD)

主要特性

- 油淬及气淬塑料模具钢,拥有良好的淬透性质

- 良好的韧性

- 抗热性能良好,也适合应用于冷作工具钢

- 适合于表面处理(如镀铬)

- 良好的抛光性能

主要应用

- 大型压制模具

- 锻造鞍

- 热切刀片

- 挤压工具, 支撑工具, 模架。

- 应用于热塑性的塑料处理的大型模具

- 压轴

- 扣环

化学成分%

C Si Mn P S Cr Mo Ni V
0.53 – 0.57 0.10 – 0.30 0.70 – 0.90 ≤ 0.025 ≤ 0.005 1.00 – 1.20 0.45 – 0.55 1.50 - 1.80 0.07 - 0.12

物理性质

热膨胀系数 20-100 °C 20-200 °C 20-300 °C 20-400 °C 20-500 °C
[10-6 m/(m x K)] 12.5 13.1 13.4 13.9 14.0
热传导性 20 °C 350 °C 700 °C
[W/(m x K)] 36.0 38.0 35.0

超声检验

ASTM A388 - FBH max. 6 mm (1/4 inch) 或者

SEP 1921 – test group 3 – class C , c 或者

按客户要求

纯净度

按照ASTM E45方法A,A硫化物≤ 1.5 ,

B氧化物、C硅酸盐和D球状氧化物各≤ 2

或者DIN 50602– K4 ≤ 30 或者

按客户要求

出厂状态

软性退火,硬度最大至248 HB 或者调质预硬

运用状态

36 - 52 HRC

钢材结构

精细贝氏体组织

热处理

锻造 软性退火 淬硬 回火
1100 – 850 °C 650 – 700 °C 830 – 870 °C 300 – 600 °C #

回火图

HRC 试样直径为25×50mm长

油淬温度为850 °C

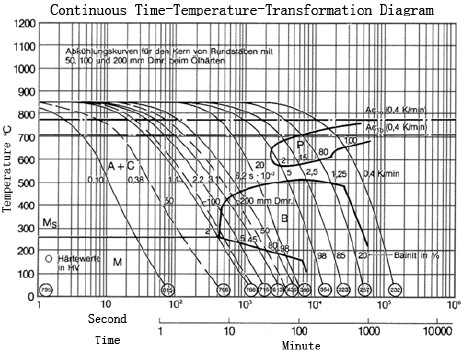

CCT图

尺寸规格

圆钢直径至1200 mm

模块厚度至1000 mm 或者按客户要求


原文来自:www.sh-jiebao.com
下一篇:CPM 40 VICTORY ESR 上一篇:W.1.2711
