021- 69596868
公司首页>> 产品展示 >> 德国葛利兹

W.1.2711

常规熔炼 (EF+LF+VD)

主要特性

- 油淬及气淬塑料模具钢,拥有良好的淬透性质

- 良好的韧性

- 抗热性能良好,也可适合应用为冷作工具钢

- 适于表面处理

- 良好的抛光性能

主要应用

- 挤压模具,支撑工具, 模架

- 应用于热塑性塑料处理的大型模具

- 压轴

- 扣环

化学成分%

C Si Mn P S Cr Mo Ni V
0.50-0.60 0.15-0.35 0.50-0.80 ≤ 0.025 ≤ 0.025 0.60-0.80 0.25–0.35 1.50-1.80 0.07-0.12

物理性质

热膨胀系数 20-100 °C 20-200 °C 20-300 °C 20-400 °C 20-500 °C
[10-6 m/(m x K)] 11.8 12.7 13.3 14.0 14.3
热传导性 20 °C 350 °C 700 °C
[W/(m x K)] 37.5 36.0 32.5

超声检验

ASTM A388 - FBH max. 6 mm (1/4 inch) 或者

SEP 1921 – test group 3 – class C , c 或者

按客户要求

纯净度

按照ASTM E45方法A,A硫化物≤ 1.5 ,

B氧化物、C硅酸盐和D球状氧化物各≤ 2

或者DIN 50602– K4 ≤ 30 或者

按客户要求

出厂状态

预硬调质

运用状态

310 – 345HB 或者按客户要求

钢材结构

细贝氏体组织

热处理

锻造 软性退火 淬硬 回火
1100 – 850 °C 650 – 700 °C 830 – 870 °C 300 – 600 °C #

回火图

HRC 试样直径为25×50mm长

油淬温度为850 °C

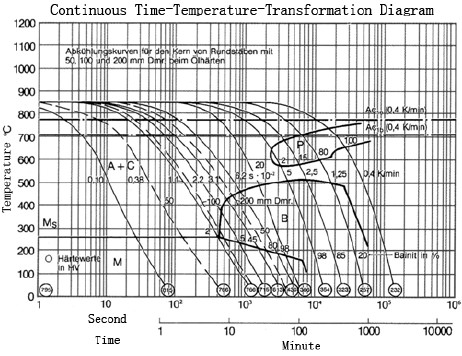

CCT图

尺寸规格

圆钢直径至1330 mm

模块厚度至1000 mm 或者按客户要求


原文来自:www.sh-jiebao.com
下一篇:W.1.2714 上一篇:W.1.2767
