021- 69596868
公司首页>> 产品展示 >> 德国葛利兹

W.1.2767

常规熔炼 (EF+LF+VD)

主要特性

- 油淬及气淬高韧性模具钢

- 拥有良好淬透性

- 淬火变形量小

- 极好的抛光性能

主要应用

- 重型高韧性压印模 - 需高应力成形模

- 重型冷作工具

- 剪切刀具

- 需高硬度及高韧性之塑胶模

化学成分%

C Si Mn P S Cr Mo Ni
0.40 – 0.50 0.10 – 0.40 0.20 – 0.50 ≤ 0.025 ≤ 0.005 1.20 – 1.50 0.15 – 0.35 3.80 – 4.30

物理性质

热膨胀系数 20-100 °C 20-200 °C 20-300 °C 20-400 °C 20-500 °C
[10-6 m/(m x K)] 11.8 12.5 12.8 13.1 13.4
热传导性 20 °C 200 °C 300 °C
[W/(m x K)] 28.0 30.0 31.5

超声检验

ASTM A388 - FBH max. 3 mm (1/8 inch) 或者

SEP 1921 – test group 3 – class E , e 或者

按客户要求

纯净度

按照ASTM E45方法A,A硫化物≤ 0.5 ,

B氧化物、C硅酸盐和D球状氧化物各≤ 1

或者DIN 50602– K4 ≤ 30 或者

按客户要求

出厂状态

退火硬度最大至285 HB

运用状态

50 - 54 HRC

钢材结构

热处理后细小的马氏体组织

热处理

锻造 软性退火 淬硬 回火
1050 – 850 °C 610 – 650 °C 840 – 870 °C #

回火图

HRC 试样直径为25×50mm长

油淬温度为850 °C

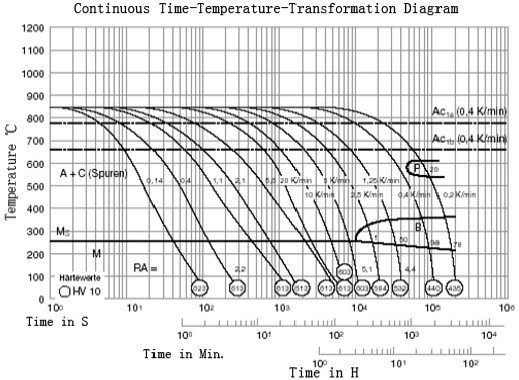

CCT图

尺寸规格

圆钢直径至750 mm

模块厚度至500 mm 或者按客户要求


原文来自:www.sh-jiebao.com
下一篇:W.1.2711 上一篇:W.1.2316 mod VICTORY ESR
