021- 69596868
公司首页>> 产品展示 >> 德国葛利兹

W.1.2316 mod VICTORY ESR

电渣重熔Electro-slag-remelting (ESR)

主要特性

- 改良型抗腐蚀性塑料模具钢

- 预硬调质模具钢

- 与W.1.2316相比,抛光性能得到改良及组织更均匀

- 良好的耐磨性及韧性

- 抗热疲劳性能好

- 材质均匀

- 加工性能得到改良

- 焊接性能得到改良

- 杂质含量很低

主要应用

- 适用于抗高酸性能的工、模具

- 适用于小型模具

化学成分%

C Si Mn P S Cr Mo Ni
~0.26 ~0.40 ~0.90 ≤ 0.025 ≤ 0.001 ~15.0 ~1.0 ~0.70

物理性质

热膨胀系数 20-100 °C 20-200 °C 20-300 °C 20-400 °C 20-500 °C
[10-6 m/(m x K)] 10.4 10.8 11.2 11.6 11.9
热传导性 20 °C 350 °C 700 °C
[W/(m x K)] 17.2 21.0 24.7

超声检验

ASTM A388 - FBH max. 3 mm (1/8 inch) 或者

SEP 1921 – test group 3 – class E , e 或者

按客户要求

纯净度

按照ASTM E45方法A,A硫化物≤ 0.5 ,

B氧化物、C硅酸盐和D球状氧化物各≤ 1

或者DIN 50602– K1 ≤ 10 或者

按客户要求

出厂状态

调质硬度

钢材结构

均匀细小的马氏体组织

热处理

锻造 软性退火 淬硬 回火
1100 – 900 °C 800 – 820 °C 1010 – 1040 °C 600 – 700 °C #

回火图

HRC 试样直径为25×50mm长

油淬温度为1010 °C

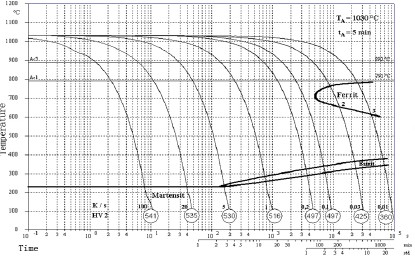

CCT图

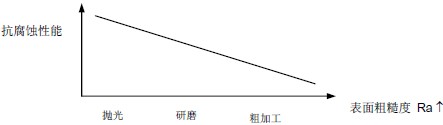

注释

表面抛光越好

抗腐蚀性越好

尺寸规格

圆钢直径至600 mm

模块厚度至410 mm 或者按客户要求


原文来自:www.sh-jiebao.com
下一篇:W.1.2767 上一篇:W.1.2316 VICTORY ESR
