021- 69596868
公司首页>> 产品展示 >> 德国葛利兹

CRMHP VICTORY PESR

高压真空电渣重熔Pressure-electro-slag-remelting(PESR)

主要特性

- 抛光性能比1.2083mod更好,因其显微纯净度极佳

- 韧性良好

- 耐腐蚀性能极佳

- 热传导率有很大提高

主要应用

- 制作透镜及光学产品模具

- PVC加工

- LCD/LED 及笔记本电脑前/后盖模具

- 透明件及手机显示屏模具

- 饮料包装瓶模具

化学成分%

C Si Mn P S Cr N
~0.26 ~0.30 ~0.45 ≤ 0.025 ≤ 0.002 ~14.0 ≥0.30

物理性质

热膨胀系数 20-100 °C 20-200 °C 20-300 °C
[10-6 m/(m x K)] 10.5 11.0 11.0
热传导性 20 °C 200 °C 300 °C
[W/(m x K)] 24.0 26.5 27.3

超声检验

ASTM A388 - FBH max. 3 mm (1/8 inch) 或者

SEP 1921 – test group 3 – class E , e 或者

按客户要求

纯净度

按照ASTM E45 方法 A,A硫化物 ≤ 0.5 ,

B氧化物、C硅酸盐和 D球状氧化物各 ≤ 1

或者 DIN 50602– K1 ≤ 10 或者 按客户要求

出厂状态

退火,最大硬度至 250HBW

运用状态

50 – 60 HRC

热处理

锻造 软性退火 淬硬 回火
1100 – 950 °C 730 – 780 °C 1000 – 1030 °C 250 – 600 °C
  淬火后立即回火,推荐两次以上回火,保温时间:2.4min/mm

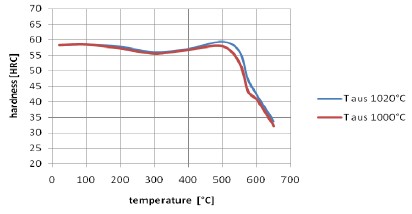

回火图

HRC 试样直径为25×50mm长

油淬温度为1020 °C油淬

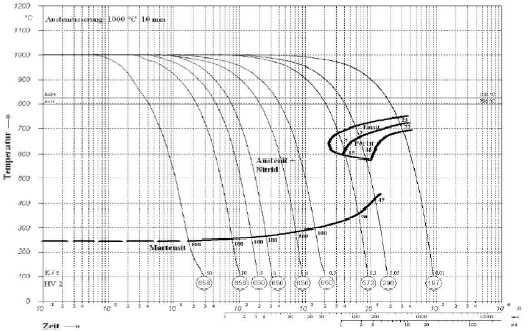

CCT图

尺寸规格

模块 – 最大厚度 300 mm 或者 按照客户要求


原文来自:www.sh-jiebao.com
下一篇:W.1.2316 上一篇:CRMHP VICTORY ESR
