021- 69596868
公司首页>> 产品展示 >> 德国葛利兹

CRMHP VICTORY ESR

电渣重熔Electro-slag-remelting(ESR)

主要特性

- 耐腐蚀性能极佳

- 抛光性能良好

- 韧性良好

- 显微纯净度极佳

主要应用

- 制作塑胶模具 - 制作透镜及光学产品模具

- 用于眼镜行业模具制作

- LCD/LED 前/后盖模具

- 手机显示屏模具

化学成分%

C Si Mn P S Cr N
~0.25 ~0.30 ~0.40 ≤ 0.025 ≤ 0.003 ~14.0 添加

物理性质

热膨胀系数 20-100 °C 20-200 °C 20-300 °C
[10-6 m/(m x K)] 10.5 11.0 11.0
热传导性 20 °C 100 °C 200 °C
[W/(m x K)] 24.0 25.0 26.0

超声检验

ASTM A388 - FBH max. 3 mm (1/8 inch) 或者

SEP 1921 – test group 3 – class E , e 或者

按客户要求

纯净度

按照ASTM E45 方法 A,A硫化物 ≤ 0.5 ,

B氧化物、C硅酸盐和 D球状氧化物各 ≤ 1

或者 DIN 50602– K1 ≤ 10 或者 按客户要求

出厂状态

退火,最大硬度至 250HBW

运用状态

50 – 55 HRC

热处理

锻造 软性退火 淬硬 回火
1050 – 850 °C 730 – 780 °C 1000 – 1030 °C 250 – 600 °C #

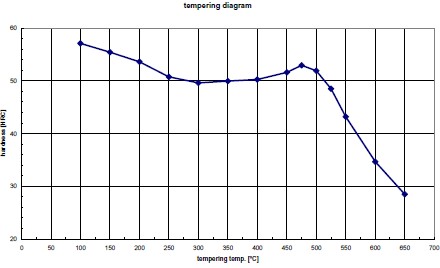

回火图

HRC 试样直径为25×50mm长

油淬温度为1020 °C油淬

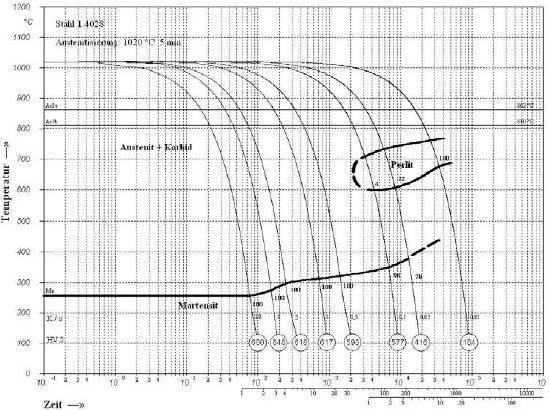

CCT图

尺寸规格

模块厚度至400 mm 或者按客户要求


原文来自:www.sh-jiebao.com
下一篇:CRMHP VICTORY PESR 上一篇:1.2083 mod VICTORY ESR
