021- 69596868
公司首页>> 产品展示 >> 德国葛利兹

1.2083 mod VICTORY ESR

电渣重熔Electro-slag-remelting(ESR)

主要特性

- 比1.2083更良好的耐腐蚀性

- 良好的机械加工性能

- 良好的淬火稳定性和淬透性

- 变形率低

- 高耐磨性

- 调质状态下抛光性能极佳

- 高的表面光洁度

- 杂质含量极低

主要应用

- 带腐蚀性材料如PVC生产模具,

- 耐磨性及填充物的模具,

  包括热固性塑料挤压模

- 长寿命模具如一次性餐具和快餐盒

- 光学产品部件的生产,

  如照相机以及太阳镜镜片

- 医疗器械,如咽喉管

化学成分%

C Si Mn P S Cr V
~0.38 ~ 1.0 ~ 0.5 ≤ 0.025 ≤ 0.003 ~13.0 ~0.25

物理性质

热膨胀系数 20-100 °C 20-200 °C 20-300 °C
[10-6 m/(m x K)] 11.0 11.3 11.6
热传导性 20 °C 200 °C 300 °C
[W/(m x K)] 21.0 23.0 25.0

超声检验

ASTM A388 - FBH max. 3 mm (1/8 inch) 或者

SEP 1921 – test group 3 – class E , e 或者

按客户要求

纯净度

按照ASTM E45方法A,A硫化物≤ 0.5,

B氧化物,C硅酸盐和D球状氧化物各≤ 1

或者 DIN 50602– K1 ≤ 10

或者按客户要求

出厂状态

软化退火硬度最大至241HB

或者调质处理到客户要求

运用状态

50 – 55 HRC

热处理

锻造 软性退火 淬硬 回火
1050 – 850 °C 760 – 800 °C 1000 – 1030 °C 250 – 570 °C #

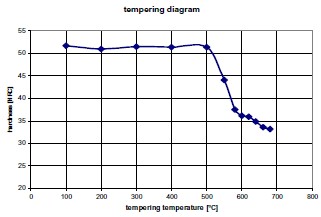

回火图

HRC 试样直径为25×50mm长

油淬温度为1020 °C油淬

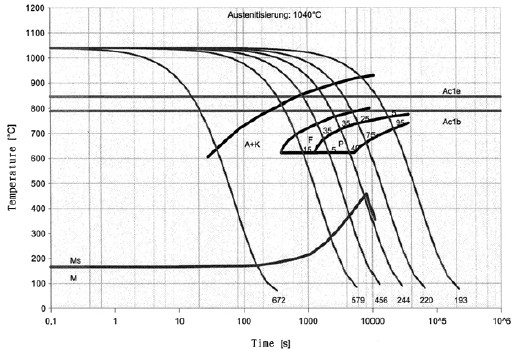

CCT图

尺寸规格

圆钢直径至700 mm

模块厚度至500 mm 或者 按客户要求


原文来自:www.sh-jiebao.com
下一篇:CRMHP VICTORY ESR 上一篇:W.1.2083 VICTORY ESR
