021- 69596868
公司首页>> 产品展示 >> 德国葛利兹

W.1.2083 VICTORY ESR

电渣重熔Electro-slag-remelting (ESR)

主要特性

- 良好的耐腐蚀性、耐磨性、切削性

- 良好的淬透性及稳定性

- 低的变形率

- 硬化状态下出色的抛光性

- 高的表面精度

- 长期生产后仍维持原先的精度

- 非常低的夹杂物含量

- 低的维修费用

- 稳定的生产周期

主要应用

- 带腐蚀性材料如PVC的生产模具

- 耐磨性及填充物的模具,包括热固性塑料挤压模

- 长寿命模具,如一次性餐具和快餐盒模

- 光学产品部件的生产,例如照相机以及太阳镜镜

  片,医疗容器,如喉咽管等模

化学成分%

C Si Mn P S Cr
0.36 – 0.42 ≤ 1.0 ≤ 1.0 ≤ 0.025 ≤ 0.005 12.5 – 14.5

物理性质

热膨胀系数 20-100 °C 20-200 °C 20-300 °C
[10-6 m/(m x K)] 10.9 11.2 11.5
热传导性 20 °C 200 °C 300 °C
[W/(m x K)] 22.0 24.0 26.0

超声检验

ASTM A388 - FBH max. 3 mm (1/8 inch) 或者

SEP 1921 – test group 3 – class E , e 或者

按客户要求

纯净度

按照ASTM E45方法A,A硫化物≤ 0.5,

B氧化物,C硅酸盐和D球状氧化物各≤ 1

或者 DIN 50602– K1 ≤ 10

或者按客户要求

出厂状态

软化退火硬度最大至241HB

或者调质到客户所要求硬度

运用状态

50 – 55 HRC

钢材结构

细均匀退火组织

热处理

锻造 软性退火 淬硬 回火
1050 – 850 °C 760 – 800 °C 1000 – 1030 °C 250 – 570 °C #

回火图

HRC 试样直径为25×50mm长

油淬温度为1020 °C

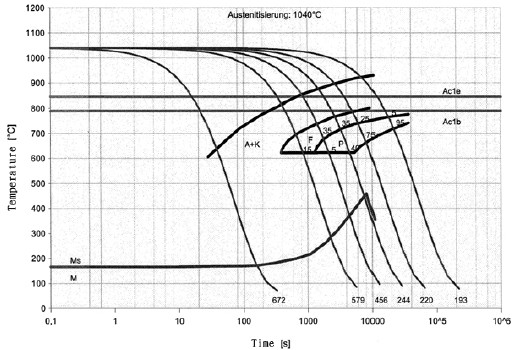

CCT图

尺寸规格

圆钢直径至700mm

模块厚度至500mm 或者 按客户要求


原文来自:www.sh-jiebao.com
下一篇:1.2083 mod VICTORY ESR 上一篇:W.1.2083
