021- 69596868
公司首页>> 产品展示 >> 德国葛利兹

W.1.2083

常规熔炼 (EF+LF+VD)

主要特性

- 良好的耐腐蚀性

- 良好的耐磨性

- 良好的机械加工性能

- 淬火稳定好、变形率低

- 抛光性能好

主要应用

- 医疗器材模

- 光盘和存储盘模

- 透镜模

- 抗腐蚀性材料

化学成分%

C Si Mn P S Cr
0.36 – 0.42 ≤ 1.0 ≤ 1.0 ≤ 0.025 ≤ 0.005 12.5 – 14.5

物理性质

热膨胀系数 20-100 °C 20-200 °C 20-300 °C
[10-6 m/(m x K)] 10.9 11.2 11.5
热传导性 20 °C 200 °C 300 °C
[W/(m x K)] 22.0 24.0 26.0

超声检验

ASTM A388 - FBH max. 5 mm (1/5 inch) 或者

SEP 1921 – test group 3 – class D , d 或者

按客户要求

纯净度

按照ASTM E45方法A, A硫化物≤ 1.5;

B氧化物、 C硅酸盐和D球状氧化物各≤ 2

或者 DIN 50602– K4 ≤ 20

或者按客户要求

出厂状态

软化退火硬度最大至241HB

或者调质到客户所要求硬度

运用状态

50 – 55 HRC

钢材结构

细退火组织

热处理

锻造 软性退火 淬硬 回火
1050 – 850 °C 760 – 800 °C 1000 – 1030 °C 250 – 570 °C #

回火图

HRC 试样直径为25×50mm长

油淬温度为1020 °C

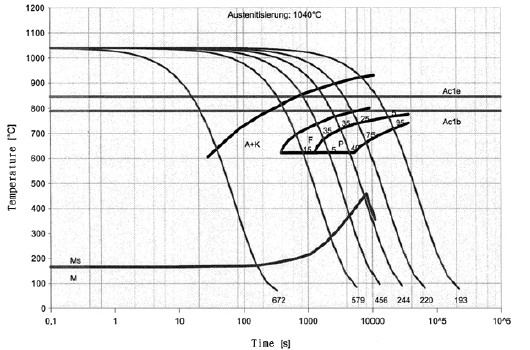

CCT图

尺寸规格

圆钢直径至650 mm

模块厚度至450 mm 或者 按客户要求


原文来自:www.sh-jiebao.com
下一篇:W.1.2083 VICTORY ESR 上一篇:XPM VICTORY ESR
