021- 69596868
公司首页>> 产品展示 >> 德国葛利兹

XPM

常规熔炼 (EF+LF+VD)

主要特性

- 硬度均匀

- 极佳的抛光性能

- 良好的机械加工性能

- 热传导性得到大大的提高

- 淬透性良好

- 可施以氮化

- 适合表面加工(如镀铬)

- 跟2738相比,焊接性能得到提高。

- 良好的韧性

主要应用

- 厚度超过400mm的塑料模具

- 电视机外壳

- 复印机外壳、冰箱抽屉等塑胶模

- 汽车保险杠及仪表盘模具和大型注塑模

化学成分%

C Si Mn P S Cr Mo Ni 特殊元素
0.23 - 0.29 ≤ 0.40 1.40 – 1.70 ≤ 0.025 ≤ 0.005 1.20 – 1.80 0.30 – 0.70 0.90-1.20 添加

物理性质

热膨胀系数 20-100 °C 20-200 °C 20-300 °C 20-400 °C 20-500 °C
[10-6 m/(m x K)] 11.8 12.5 13.1 13.5 14.8
热传导性 20 °C 250 °C 500 °C
[W/(m x K)] 37.2 41.0 39.2

超声检验

ASTM A388 - FBH max. 3 mm (1/8 inch) 或者

SEP 1921 – test group 3 – class E , e 或者

按客户要求

纯净度

按照ASTM E45方法A,A硫化物≤ 1.5,

B氧化物、C硅酸盐和D球状氧化物各≤ 2

或者 DIN 50602– K4 ≤ 20

或者按客户要求

出厂状态

预硬调质

运用状态

38 – 42 HRC 或者 按客户要求

钢材结构

细小的贝氏体组织

热处理

锻造 软性退火 淬硬 回火
1050 – 850 °C 710 – 740 °C 850 – 880 °C 560 – 680 °C #

回火图

HRC 试样直径为25×50mm长

油淬温度为880 °C

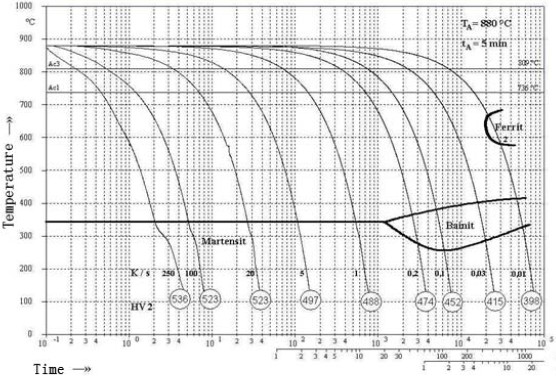

CCT图

尺寸规格

圆钢直径至1300 mm

模块厚度至1200 mm 或者按客户要求


原文来自:www.sh-jiebao.com
下一篇:XPM VICTORY ESR 上一篇:W.1.2738 ECO
