021- 69596868
公司首页>> 产品展示 >> 德国葛利兹

W.1.2312

常规熔炼 (EF+LF+VD)

主要特性

- 调质塑胶模具钢

- 极好的机械加工性能

- 适于有限的抛光

- 材质硬度均匀(至400mm厚)

主要应用

- 适用于塑料模具、模架

- 适用于塑胶模和压铸模架

化学成分%

C Si Mn P S Cr Mo
0.35 – 0.45 0.30 – 0.50 1.40 – 1.60 ≤ 0.030 0.05-0.10 1.80 – 2.10 0.15 – 0.25

物理性质

热膨胀系数 20-100 °C 20-200 °C 20-300 °C 20-400 °C 20-500 °C
[10-6 m/(m x K)] 12.2 12.9 13.5 13.9 14.2
热传导性 20 °C 350 °C 700 °C
[W/(m x K)] 39.5 36.5 33.0

超声检验

ASTM A388 - FBH max. 6 mm (1/4 inch) 或者

SEP 1921 – test group 3 – class C , c 或者

按客户要求

纯净度

按照ASTM E45方法A,B氧化物、

C硅酸盐和D球状氧化物各≤ 2

或者 DIN 50602– K4 ≤ 20(硫化物除外)

或者按客户要求

出厂状态

预硬调质

运用状态

280 – 325 HB 或者按客户要求

钢材结构

细均匀的贝氏体组织

热处理

锻造 软性退火 淬硬 回火
1050 – 850 °C 740 – 760 °C 840 – 880 °C 580 – 680 °C #

回火图

HRC 试样直径为25×50mm长

油淬温度为880 °C

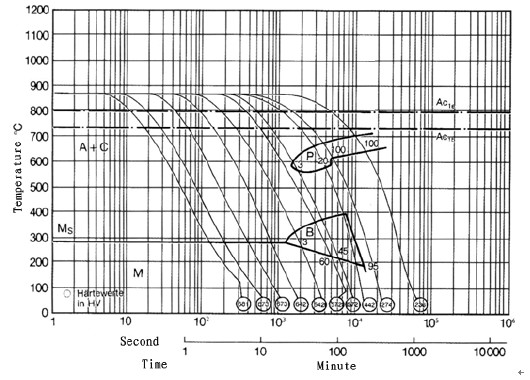

CCT图

尺寸规格

圆钢直径至500 mm

模块厚度至400 mm或者按客户要求


原文来自:www.sh-jiebao.com
下一篇:W.1.2738 上一篇:W.1.2311
